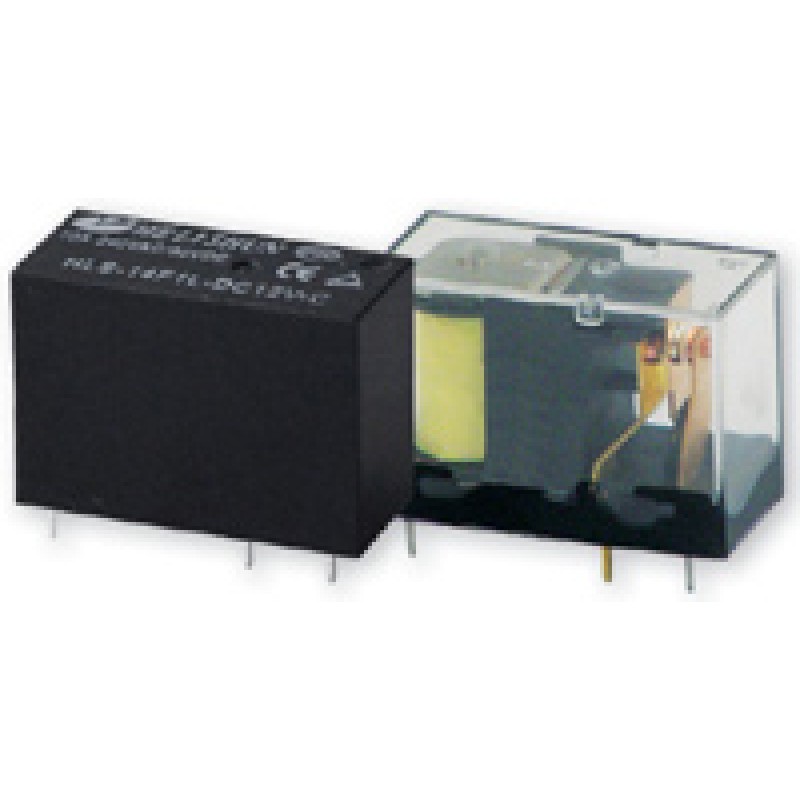

12 Volt Röle - HLS-14F1L-DC12V-C
12 Volt Röle - HLS-14F1L-DC12V-C

12 Volt Tek Kontak Röle  HLS-14F1L-DC12V-C


Teknik döküman için buradan bakabilirsiniz.


CONTACT DATA:

Contact Form1A /1C
Contact MaterialAg Alloy
Contact Ratings10A240VAC/10A 30VDC
Max Switching Voltage250VAC/110VDC
Max Switching Current10A
Max Switching Power2500VA/300W
Initial Contact Resistance100m Ω Max at6VDC 1A
Life Expectancy Electrical100,000 Operations (rated load)
Life Expectancy Mechanical10,000,000 Operations (no load)

GENERAL DATA :

Insulation Resistance1000M Ω Min at500VDC
Dielectric Strength Between Open Contacts1000VAC 50-60HZ( 1 minute)
Dielectric Strength Between Contacts And Coil5000VAC 50-60HZ( 1 minute)
Operate Time15ms max
Release Time8ms max
Ambient Temperature-30 ℃ to+70 ℃
Shock ResistanceMalfunction10G
Destruction100G
Vibration Resistance10-55Hz,1.5mm double amplitude
Ambient humidity20-85% RH
WeightApprox 13g
Safety StandardTUV CE CQC

COIL DATA: (@20 ℃ )

Rated Voltage (VDC)
Coil Resistance Ω ( ± 10% )
Max Operate Voltage (VDC)
Min Release Voltage(VDC)
Max Applied Voltage (VDC)
0.53W
0.72W
3
17
12.5
2.4
0.15
3.9
5
50
36
4
0.25
6.5
6
68
50
4.8
0.3
7.8
9
155
115
7.2
0.45
11.7
12
270
200
9.6
0.6
15.6
24
1100
820
19.2
1.2
31.2
48
4400
3300
38.4
2.4
62.4

PC Board Layout & Wiring Diagram (Bottom View)


Yorum Yap

Lütfen yorum yazmak için oturum açın ya da kayıt olun.

12 Volt Röle - HLS-14F1L-DC12V-C

  • Marka: PRC
  • Ürün Kodu: HLS-14F1L-DC12V-C
  • Stok Durumu: Stokta var
  • 54,05TL
  • Vergiler Hariç: 45,05TL
Alışveriş Listeme Ekle Karşılaştırma listesine ekle

0 yorum / Yorum Yap

Etiketler: röle, 12V, relay
