LDR ile Röle Kontrol Devre Projesi

        Herkese merhaba, bugün sizler için LDR kullanarak röle kontrol devresinin nasıl yapılacağı hakkında paylaşımımız yer almaktadır. Dilerseniz gerekli tüm malzemeleri SEPETE EKLE  butonuna basarak temin edebilirsiniz yine ücretsiz olarak paylaşımın altında baskı devre için gerekli çizimi ve malzeme yerleşim planını pdf olarak indirebilirsiniz.

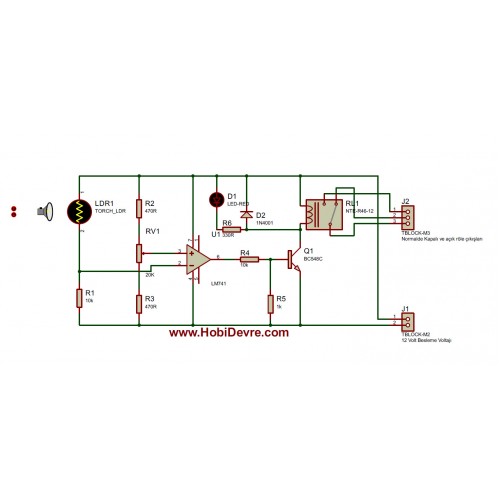

      Devremiz de 741 opamp kullanılmıştır.Devrede ışık hassasiyetinin ayarlanabilmesi için 10K trimpot kullanıldı. Trimpot ile ışık ayarını rölenin devreye girip çıkmasını kolaylıkla ayarlayabilirsiniz ve yine devre üzerinde led ile rölenin devreye girip girmediğini gözlemleyebilirsiniz.

  •     5x10 bakırlı plaket bu devre için yeterli bir ölçüdür. Baskı devre kağıdına tonerli yazıcı ile çıktımızı aldıktan sonra kağıdın tonerli kısmının bakırlı plakete tam gelecek şekilde bant yardımı ile yapıştıralım.
  • Buharsız bir ütü ile her yeri eşit şekilde ütülenir. Sıcaklık ütünüzün ayarına göre değişir. Buharlı ütü de kullanılabilir ama ütüye su koymayınız yada buhar ayarı kapalı olmalı. Toner bakırlı plakaya tam çıktığı zaman ütüleme işlemi bitmiştir.
  •  Kağıt bakırlı plakadan sökülür ve perhidrol tuz ruhu karışımı asit içerisine tonersiz bölümlerin eritilmesi için bırakılır. Bakırlı plaka ( pcb ) baskısı ile ilgili internet üzerinde geniş bilgi yer almaktadır. Kısa olarak bizlerde burada yazdık.
  • Mini matkap mandren kullanarak 0.8mm uç ile delme işlemi yapılır.
  • Malzeme yerleşim planına göre gerekli malzemeler lehimlenerek montaj işlemini bitirebilirsiniz

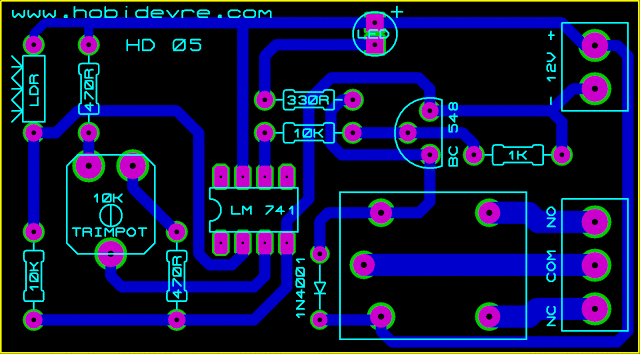

Baskı devre lehim yüzü buradan indirebilirsiniz.

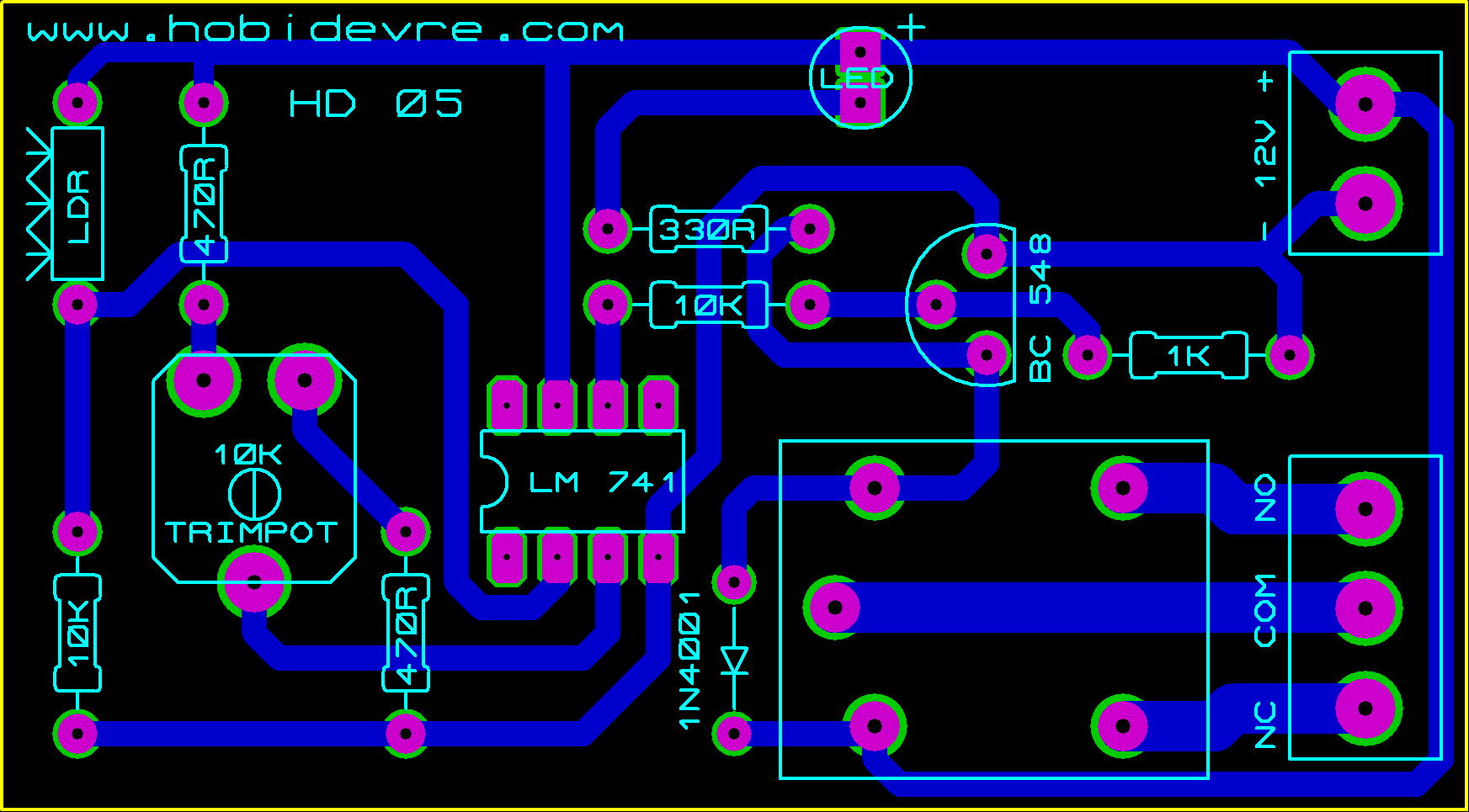

Baskı devre malzeme yerleşim planını buradan indirebilirsiniz
