Arduino ile Dijital Termostat

Arduino ile Dijital Termostat

    Bu devremizde arduino, 2x16 LCD ve DS 18B20 kullanarak sıcaklık set değeri ayarlanabilen ve hafızaya keydedilen bir termostat devresi yaptık. Devredeki butonlar ile set değerini arttırıp azaltabiliyoruz, ortam ısısı set değerine ulaştığında 7.pine bağlı ledlerimizin durumunun değiştiğini görebilirsiniz. Bizler devrenin daha iyi gözlemlenebilmesi için led kullandık. siz isteseniz led yerine röle kullanabilirsiniz. Örneğin röleli kullanımda ısı ayarlanan değere geldiğinde bağlanan bir fan açıp kapatabilirsiniz, örnekler hayal gücünüze kalmış. Devrenin arduino kodları ve diagramı aşağıda mevcuttur. Dilerseniz tüm malzemeleri SEPETE EKLE yaparak satın alabilir yada malzeme listesinden ihtiyacını olan ürüne ulaşabilirsiniz.


Devrede kullanılan malzemeler;

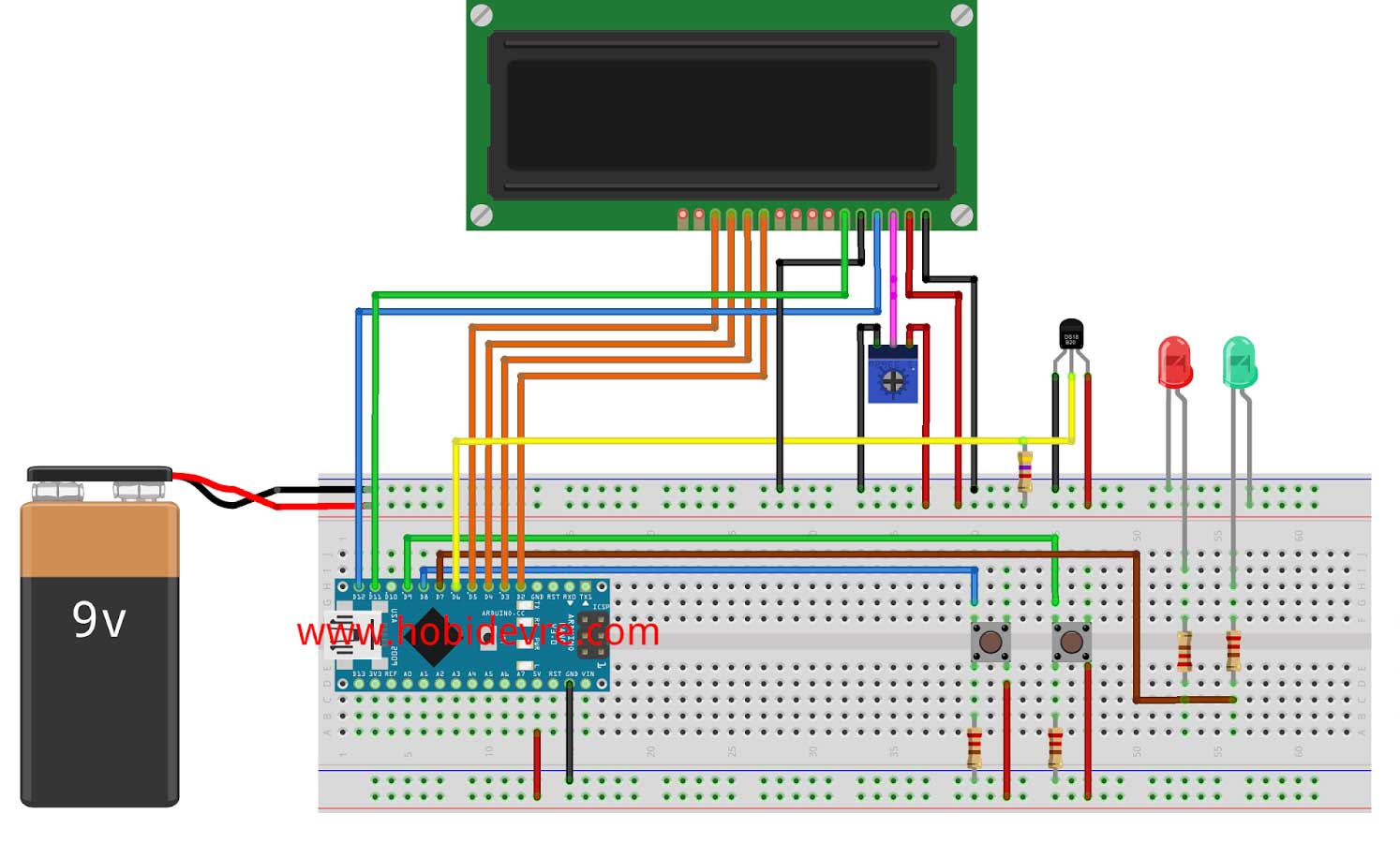

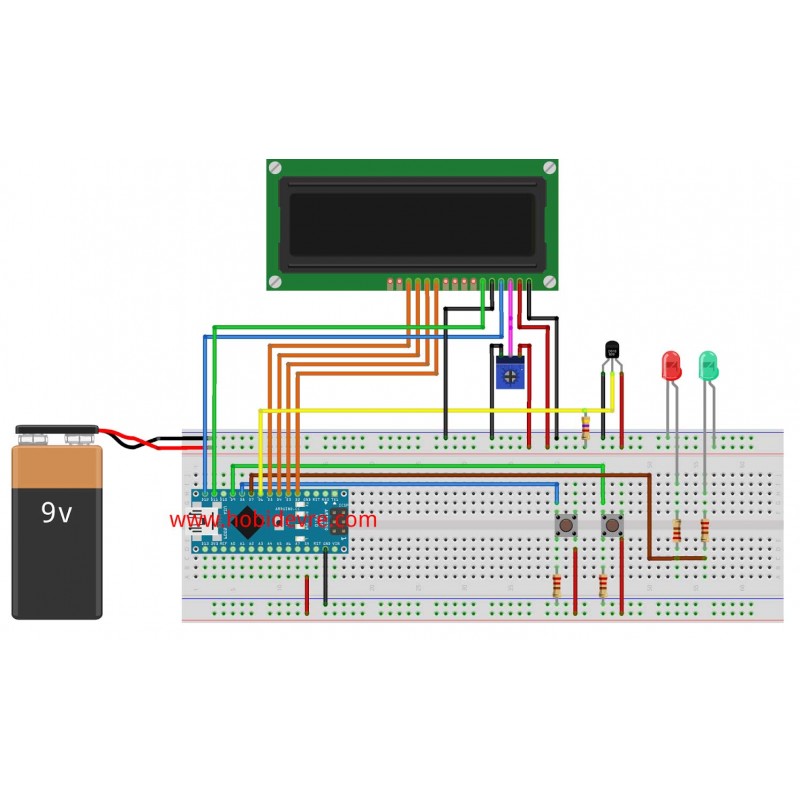

Termostat devremizin fritzing çizimi:


ve kodlarımız;

// www.hobidevre.com
// Elektronik Ürün Deponuz
#include <LiquidCrystal.h>
#include <OneWire.h> // OneWire kütüphanesini ekliyoruz. https://www.arduinolibraries.info/libraries/one-wire  adresinden indirebilirsiniz.
#include <EEPROM.h>
int addr = 0;
// Initialize the library with the numbers of the interface pins
LiquidCrystal lcd(12, 11, 5, 4, 3, 2);
// Sıcaklık sensörünü bağladığımız dijital pini 2 olarak belirliyoruz.
int DS18S20_Pin = 6;
// Sıcaklık Sensörü Giriş-Çıkışı
OneWire ds(DS18S20_Pin);  // 6. Dijital pinde.
#define led1 7 // Ledimizi 7 nolu pine baglıyoruz
int SET;
int buton1 = 8;
int buton2 = 9;
int buton3 = 10;
void setup(void) {
 lcd.begin(16,2);
 pinMode(led1,OUTPUT);
 pinMode(buton1,INPUT);
 pinMode(buton2,INPUT);
 pinMode(buton3,INPUT);
 SET = EEPROM.read(0);// enerji verildiğinde set edilen ısı değeri epromdan okunuyor
}
void loop(void) {
  // temperature değişkenini sıcaklık değerini alma fonksiyonuna bağlıyoruz.
  float temperature = getTemp();
  // Sensörden gelen sıcaklık değerini Serial monitörde yazdırıyoruz.
  //lcd.clear();
  lcd.setCursor(0,0);
  lcd.print("SET:");lcd.print(SET);lcd.print(" C");
  lcd.setCursor(0,1);
  lcd.print("Sicaklik:");
  lcd.print(temperature);lcd.print(" C");

  if(temperature>=SET){
    digitalWrite(led1,HIGH);
  }
 else{
  digitalWrite(led1,LOW);
 }
// Burası SET değerini değiştirme
  if(digitalRead(buton1)==HIGH)
  {
    delay(100);
  SET++;
  delay(50);
  }
  else if(digitalRead(buton2)==HIGH)
  {
    delay(100);
    SET--;
    delay(150);
  }
  EEPROM.write(0, SET); // burada set değerini eproma kaydediyoruz
  // SET değer değiştirme buraya kadar


 //delay(100);
 // 1 saniye bekliyoruz. Monitörde saniyede 1 sıcaklık değeri yazmaya devam edecek.
}

// Aşağıdaki fonksiyon DS18B20 sıcaklık sensörümüzden gelen verileri
// Celcius cinsinden sıcaklık değerlerine çevirmek için kullanılıyor.
// Herhangi bir değişiklik yapmamız gerekmiyor.

float getTemp(){
  //returns the temperature from one DS18S20 in DEG Celsius

  byte data[12];
  byte addr[8];

  if ( !ds.search(addr)) {
      //no more sensors on chain, reset search
      ds.reset_search();
      return -1000;
  }

  if ( OneWire::crc8( addr, 7) != addr[7]) {
      lcd.setCursor(0,1);
      lcd.print("CRC is not valid!");
      return -1000;
  }

  if ( addr[0] != 0x10 && addr[0] != 0x28) {
      lcd.setCursor(0,1);
      lcd.print("Device is not recognized");
      return -1000;
  }

  ds.reset();
  ds.select(addr);
  ds.write(0x44,1); // start conversion, with parasite power on at the end

  byte present = ds.reset();
  ds.select(addr);
  ds.write(0xBE); // Read Scratchpad

  for (int i = 0; i < 9; i++) { // we need 9 bytes
    data[i] = ds.read();
  }

  ds.reset_search();

  byte MSB = data[1];
  byte LSB = data[0];

  float tempRead = ((MSB << 8) | LSB); //using two's compliment
  float TemperatureSum = tempRead / 16;

  return TemperatureSum;

}
