Tükendi ADC0804 Analog Dijital Çevirici

ADC0804 Analog Dijital Çevirici

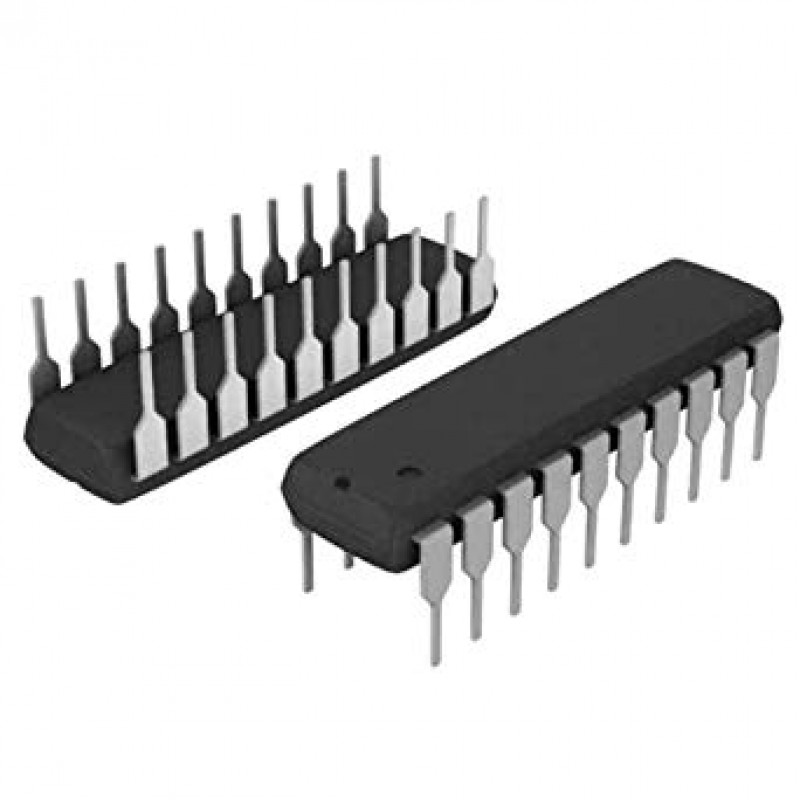

  20pin dip kılıf olan entegredir. Giriş analog voltajını eşdeğer dijital çıkışa dönüştüren bir IC'dir (entegre devre). Bağımsız bir analog-dijital dönüştürücüdür.


Adc0804 20 pinli dip kılıf entegre pin bağlantısı aşağıda açıklanmıştır.


  • PIN-1 - CS (yonga seçimi) ADC0804'ü etkinleştirmek için bu pini topraklayın (0) düşük yapın.
  • PIN-2 - RD (Okuma) Bu pini yüksek (1) ve bir süre sonra düşük yapın (0). Bu, dahili kayıtlardaki verileri dönüşümden sonra çıkış pinlerine getirecektir (analogdan dijitale dönüştürülen değer).
  • PIN-3 - WR (Yazma) Verilerin (analogdan dijitale) dönüştürülmesini başlatmak için bu pini düşük (0) ila yüksek (10) yapın
  • PIN-4 - Clock IN (CLK IN) Harici saati bu pine bağlayın.
  • PIN-5 - Kesme (INTR) ADC0804 tarafından dönüştürme yapıldığında veya analog girişin dijital eşdeğeri hazır olduğunda bu pin otomatik olarak azalır.
  • PIN-6 - Vin (+) giriş analog sensörü pinini / giriş voltajını bu pime bağlayın.
  • PIN-7 - Vin (-) bu pini topraklayın.
  • PIN-8 - AnalogGround (AGND) bu pini topraklayın.
  • PIN-9 - Vref / 2 analog giriş için referans voltajı ayarlar
  • PIN-10 - DigitalGround (DGND) bu pini topraklayın
  • PIN-11 - | ———————————————––
  • PIN-12 |
  • PIN-13 |
  • PIN-14 | PIN 11 - 18 VERİ PİNLERİ !! ÇIKTI VERİ PİNLERİ
  • PIN-15 |
  • PIN-16 |
  • PIN-17 |
  • PIN-18 - | —————————————————-
  • PIN-19 - Clock R (CLK R) Dahili saat kaynağı kullanıldığında clock IN piniyle kullanılır
  • PIN-20 - +5 volt

Yorum Yap

Lütfen yorum yazmak için oturum açın ya da kayıt olun.

ADC0804 Analog Dijital Çevirici

  • Marka: PRC
  • Ürün Kodu: ADC0804DIP
  • Stok Durumu: Tükendi
  • 104,95TL
  • Vergiler Hariç: 87,46TL
