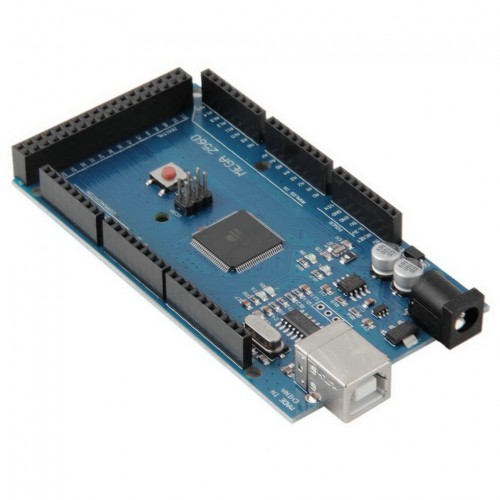

Arduino Mega2560 R3 klonudur. Bu kart üzerinde ATmega2560 işlemcisi vardır. ATmega2560 kartı 54 adet dijital giriş / çıkış pinlerine sahiptir. Bu pinlerden 14 tanesini PWM çıkış olarak kullanabilirsiniz. Bu üründe bilgisayar haberleşmesi için Atmega CH340G entegresi kullanılmıştır. Bord üzerinde adaptör girişi, ICSP konnektörü, 16MHz kristal, USB bağlantısı ve reset butonu vardır. orjinal ürünle aynı birebir çalışma özelliğine sahiptir. Arduino mega2560 klon ekonomik fiyatı nedeniyle oldukça tercih edilen bir modeldir.

Ürüm içeriği :

1 Adet Arduino Mega R3 klon kart

1 Adet USB kablo

Teknik özellikleri:

• İşlemci                                        Atmega2560

• Çalışma Voltajı                          5 Volt

• Giriş Voltajı                                7 - 12 Volt

• Voltaj limitleri                           6 - 20 Volt

• Dijital Grişi / Çıkış Pinleri        54 Adet ( 14 Adet PWM destekli pin
• Anolog Pin sayısı                      16 Adet

• Flash hafızası                            256 KB ( 8KB bootloader için kullanılır )

• SRAM                                          8 KB

• EEPROM                                     4 KB

• Saat frekansı                             16 MHz

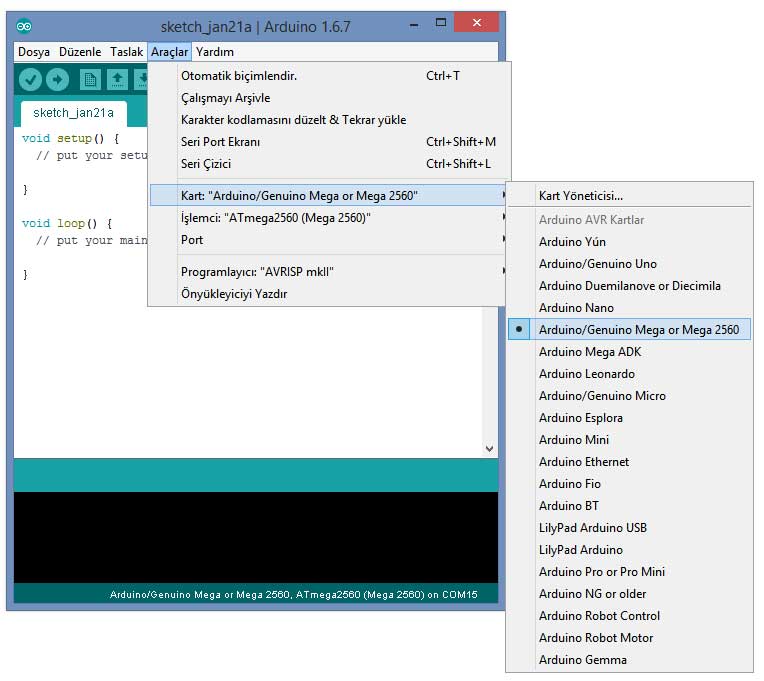

    Arduino Mega2560 R3 kartı programlarken arduino programında, araçlardan > Kart > Arduino / Genuino Mega or Mega 2560 kart tipini seçmelisiniz. Alttaki resimdede görebilirsiniz.

Arduino Mega R3 pin diagramı

   Gerekli olabilecek döküman ve yazılımlar:

    Arduino yazılımı
