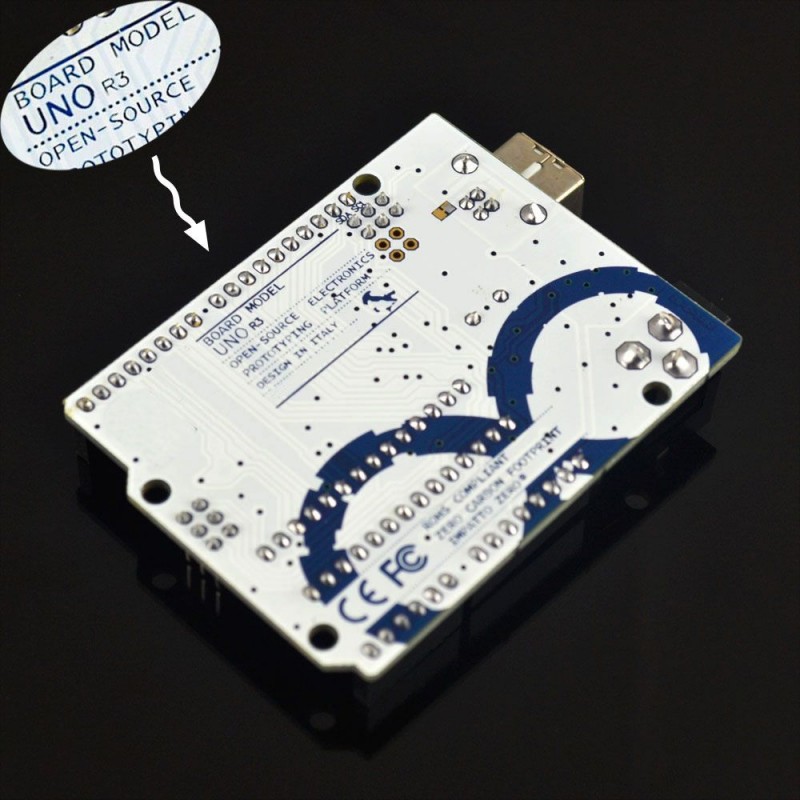

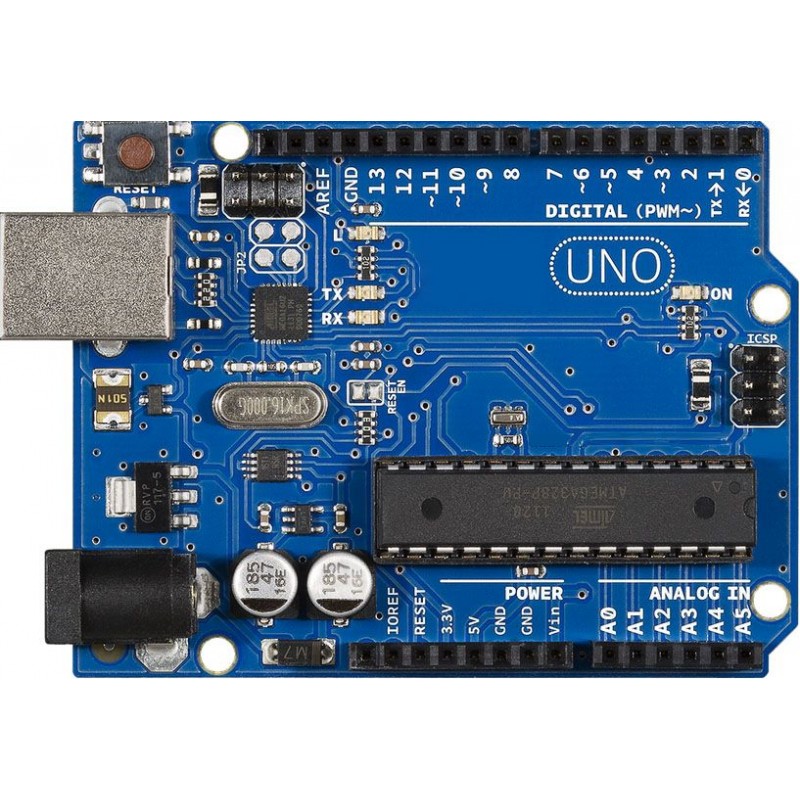

Arduino Uno R3  klonudur. Atmega 328 DIP entegre kullanılmıştır. Bord üzerinde 16 adet giriş / çıkış pinleri mevcuttur. Bu pinlerin 6 tanesi PWM çıkışı olarak, 6 taneside anolog çıkış olarak kullanılabilir. Bu üründe bilgisayar haberleşmesi için Atmega 16u2 entegresi kullanılmıştır.

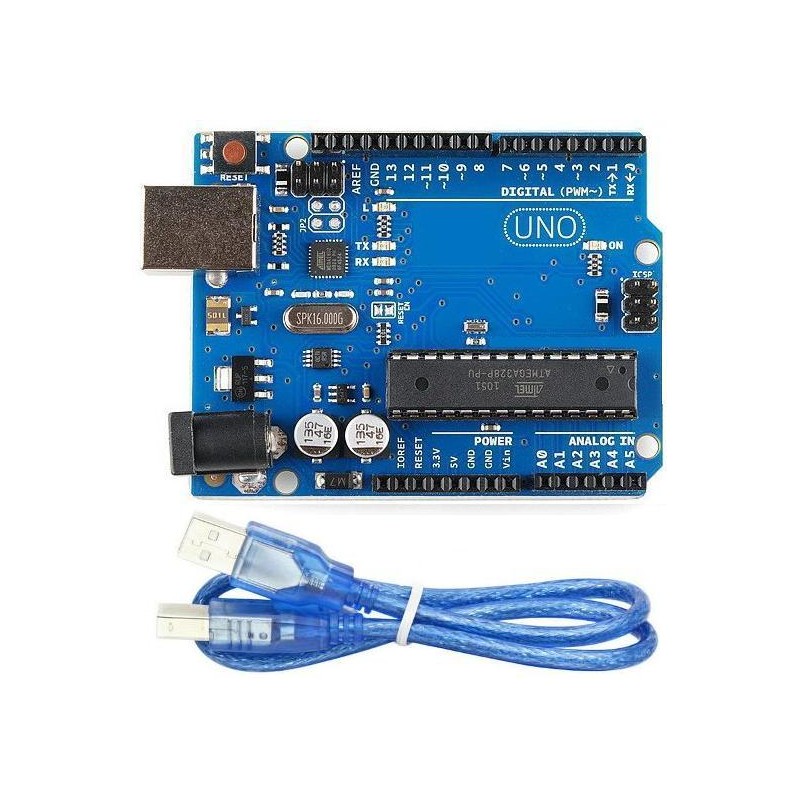

Ürüm içeriği :

1 Adet Arduino R3 klon kart

1 Adet USB kablo

Teknik özellikleri:

• İşlemci                                        Atmega328

• Çalışma Voltajı                          5 Volt

• Giriş Voltajı                                7 - 12 Volt

• Voltaj limitleri                           6 - 20 Volt

• Dijital Grişi / Çıkış Pinleri        14 Adet ( 6 Adet PWM destekli pin )

• Dijital Pin sayısı                        6 Adet

• Anolog Pin sayısı                      6 Adet

• Flash hafızası                            32 KB ( 0.5KB bootloader için kullanılır )

• SRAM                                          2 KB

• EEPROM                                     1 KB

• Saat frekansı                             16 MHz

    Arduino UNO yu çalıştırmak için USB kablo ile bigisayardan güç alabilirsiniz, yada 9 Volt 1 amper veya 12 Volt 1 amper harici bir adaptörlede çalıştırabilirsiniz

    Arduino uno ve DCcduino kartı programlarken arduino programında, araçlardan > Kart > Arduino / Genuino Uno kart tipini seçmelisiniz. Alttaki resimdede görebilirsiniz.

Arduino Uno R3 pin diagramı

    Gerekli olabilecek döküman ve yazılımlar:

    Arduino yazılımı
